Was ist ein Erdungsclip für Solar?

Ein Erdungsklammer , auch bekannt als Erdungsclip oder Erdungsclip ist eine kleine, aber wichtige Komponente in Photovoltaik-Montagesystemen. Seine Hauptfunktion besteht darin, Sicherstellung der elektrischen Kontinuität und Erdung zwischen PV-Modulen und der Solarmontagestruktur, wodurch Stromschlagrisiken vermieden und Geräte vor Blitz- oder Fehlerströmen geschützt werden.

Warum die Erdung in Solarsystemen wichtig ist

Die Erdung ist entscheidend für:

Sicherheit : Es verhindert die Gefahr eines Stromschlags, indem es Fehlerströme sicher zur Erde ableitet.

Blitzschutz : Es bietet einen Weg für Stoßströme bei Blitzeinschlägen.

Systemintegrität : Es reduziert elektromagnetische Störungen (EMI) und gewährleistet ein konstantes Spannungspotenzial im gesamten PV-Array.

Code-Konformität : Die meisten nationalen und internationalen Elektronormen (z. B. NEC, IEC) erfordern eine ordnungsgemäße Erdung für Solarsysteme.

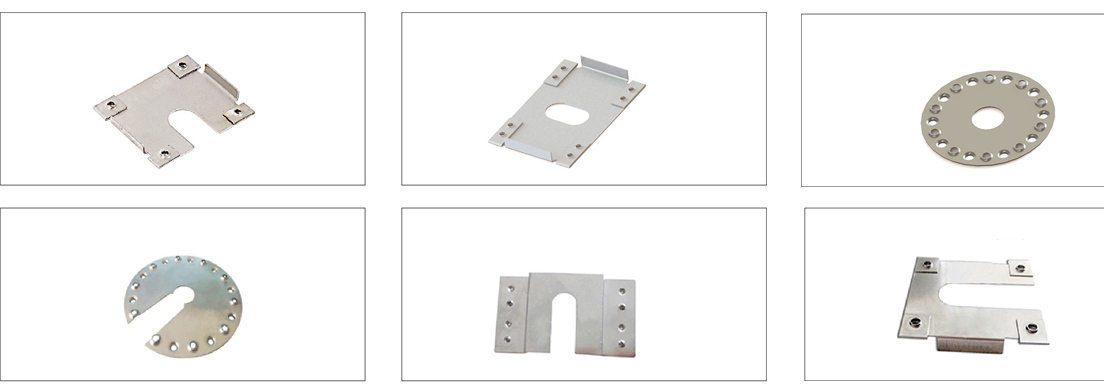

Eigenschaften von Solar Earth Clips

Material :
Normalerweise aus Edelstahl (SS304 oder SS316) für Korrosionsbeständigkeit und Langlebigkeit im Außenbereich.

Design :

Scharfe oder spitze Laschen durchbohren die eloxierte Schicht von Aluminiumrahmen oder -schienen und erzeugen eine Metall-Metall-Kontakt .

Passend für den Einbau zwischen dem PV-Modulrahmen und dem Solar-Montageschiene oder zwischen zwei Modulen und der Mittelklemme.

Kann vorinstalliert werden auf Mittelklemmen oder Erdungsösen .

Kompatibilität :
Erdungsklemmen sind in verschiedenen Größen und Ausführungen erhältlich, passend zu bestimmten Schienenprofile , Solar- Klemmen , Und PV-Rahmendicken .

Installation :

Werkzeuglos oder mit minimalem Werkzeugbedarf.

Wird oft direkt an der Schiene befestigt oder während des Klemmenfestziehens installiert.

Typische Anwendungen

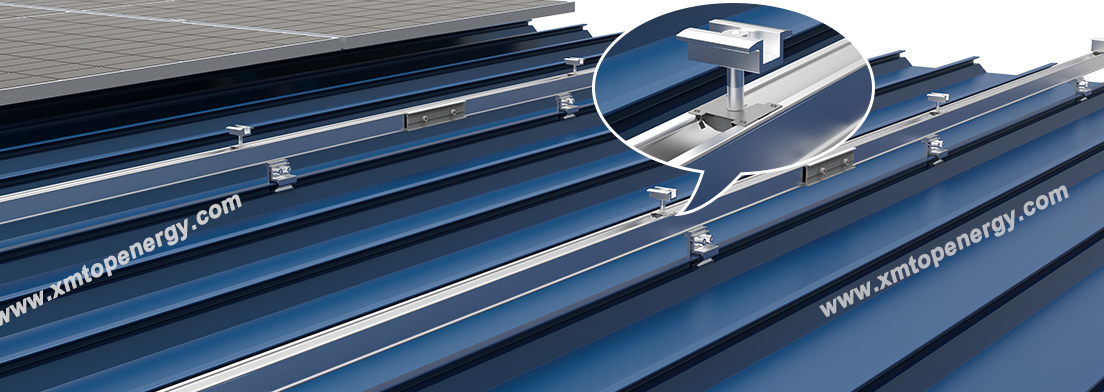

Zwischen Solarmodulrahmen und Montageschiene (bei Verwendung von Mittelklemmen).

Zwischen zwei Modulen (um Rahmen miteinander zu verbinden).

Im Rahmen einer Erdungspfad das mit einer Erdungsöse oder einem Leiterkabel und dann mit der Erde verbunden wird.

Normen und Zertifizierungen

Hochwertige Erdungsklemmen sollten die relevanten elektrischen Normen erfüllen, wie zum Beispiel:

UL 467 (für Erdungs- und Potentialausgleichsgeräte)

IEC 61730 (Sicherheitsstandards für PV-Module)

TÜV-Zertifizierung

Vorteile der Verwendung von Solar-Erdklammern

Schnelle und einfache Installation
Kein zusätzliches Bohren oder Verkabeln erforderlich
Kostengünstig und langlebig
Kompatibel mit den meisten schienenbasierten Montagesystemen
Gewährleistet die Einhaltung internationaler Sicherheitsstandards

Abschluss

Erdungsklammern mögen klein sein, aber sie spielen eine große Rolle in der Sicherheit, Zuverlässigkeit und Code-Konformität Ihrer Photovoltaikanlage. Die Wahl eines hochwertigen, korrosionsbeständigen Clips gewährleistet langfristige Leistung und Sicherheit.

Wenn Sie Zubehör für die Solarmontage beschaffen, achten Sie darauf, dass Ihr Systempaket zertifizierte Erdungsklammern enthält.
