Mini-Schienen-Solarmontagesystem für trapezförmige Metalldächer

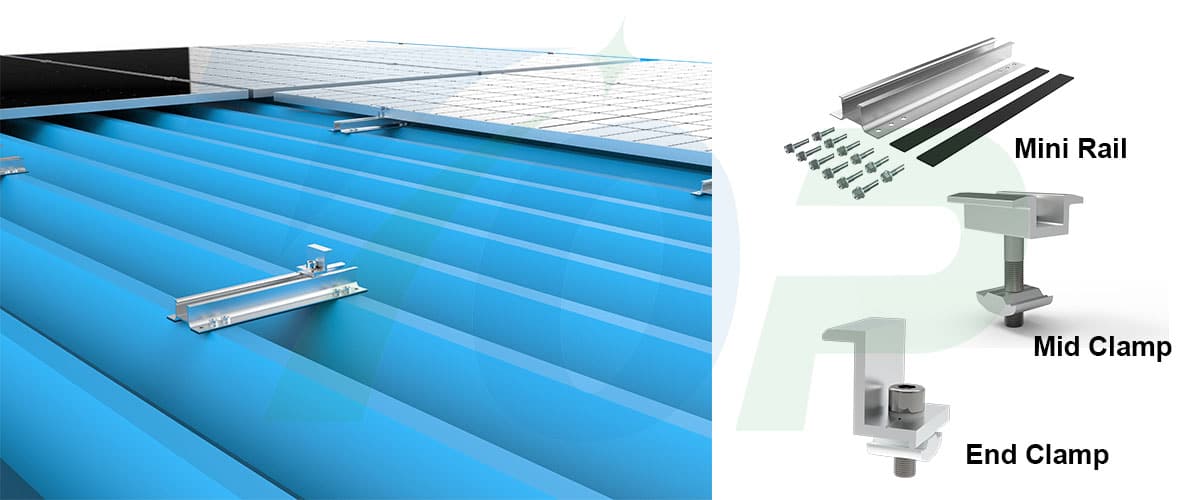

Der Mini-Schienenmontagesystem ist speziell für trapezförmige (gewellte) Metalldächer konzipiert, die üblicherweise in Gewerbe- und Industriegebäuden verwendet werden. Es verfügt über kompaktes Aluminium kurze Schienen Kombiniert mit Mittel- und Endklemmen, die mit selbstschneidenden Schrauben und beidseitigen EPDM-Gummistreifen befestigt werden, um die Wasserdichtigkeit und Stabilität zu verbessern. Dieses System ermöglicht eine schnelle, sichere und kostengünstige Installation von Solarmodulen, ohne die Dachintegrität zu beeinträchtigen.

Produktspezifikationen:

Produkteigenschaften:

.Beidseitige wasserdichte Versiegelung
Jede Mini Rail enthält EPDM-Gummistreifen auf beiden Seiten der Basis. Bei der Befestigung mit selbstschneidenden Schrauben wird der Gummi fest gegen die Dachoberfläche gedrückt und bildet eine sichere, wasserdichte Abdichtung.

.Leicht und kosteneffizient
Das Kurzschienendesign minimiert den Aluminiumverbrauch, senkt die Gesamtkosten und ist einfach zu transportieren und zu handhaben.

.Perfekte Passform für Trapezdächer
Optimiert für den Einsatz auf Trapezblechdächern (z. B. Typ T18, T35, 470), ohne dass eine vollständige Dachdurchdringung oder aufwändige Klemmen erforderlich sind.

.Schnelle und einfache Installation
Modulare Komponenten und Direktmontage reduzieren die Arbeitszeit und vereinfachen den Installationsprozess.

.Sauberes Erscheinungsbild
Durch das flache Design bleiben die Schienen unter den Paneelen verborgen, wodurch ein schlankes und einheitliches Erscheinungsbild gewährleistet wird.

Installationsanweisungen:

Markieren und Messen
Markieren Sie anhand des Verlegeplans die Montagepunkte entlang der Firste (hohe Rippen) der Trapezbleche.

Gummistreifen anbringen
Bringen Sie vor der Installation EPDM-Gummistreifen an beiden Seiten der Mini-Rail-Basis an.

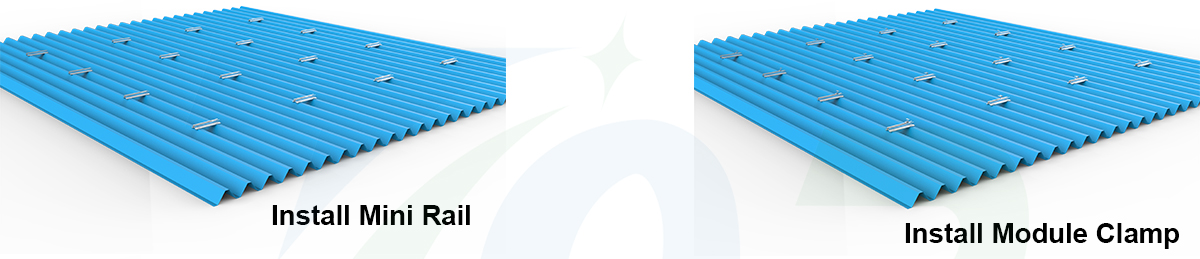

Fix Mini Rail
Positionieren Sie die Schiene an der markierten Stelle. Befestigen Sie sie mit selbstschneidenden Schrauben durch die Schienenmitte. Die Gummistreifen werden komprimiert und bilden eine wasserdichte Abdichtung.

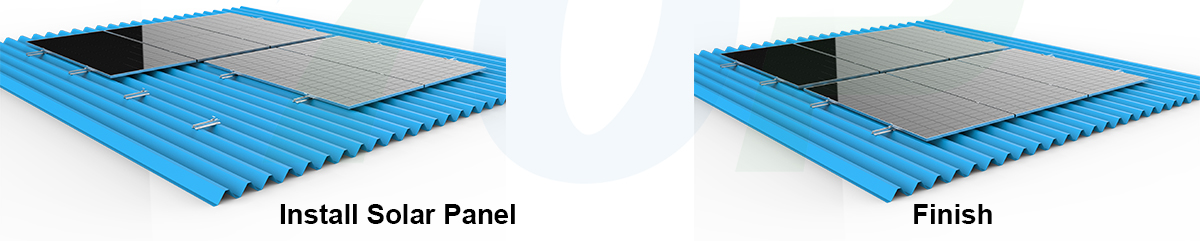

Solarmodule montieren
Verwenden Sie Mittelklammern, um benachbarte Platten zu sichern, und Endklammern, um Platten an beiden Enden zu befestigen.

Endkontrolle
Stellen Sie sicher, dass alle Schienen sicher befestigt sind, die Gummistreifen richtig zusammengedrückt sind und keine losen Teile vorhanden sind.

Häufig gestellte Fragen:

•
  F1: Ist dieses System für Stehfalz- oder Falzdächer geeignet?

  A1: Nein. Dieses Mini-Rail-System ist nur für Trapezblechdächer Für Stehfalzdächer empfiehlt sich ein durchdringungsfreies Klemmsystem.
•
  F2: Wie wird die Wasserdichtigkeit gewährleistet?

  A2: Doppelte EPDM-Gummistreifen werden während der Installation komprimiert, wodurch eine starke Abdichtung zwischen Schiene und Dachoberfläche entsteht und das Eindringen von Wasser wirksam verhindert wird.
•
  F3: Wird durch das Bohren in das Dach dessen Integrität beeinträchtigt?

  Nein. Die Schrauben werden auf der erhöhten Kante der Dachplatte angebracht. Bei richtiger Abdichtung gibt es keine Kompromisse bei der strukturellen oder wasserdichten Leistung .
•
  F4: Welche Dachprofile sind kompatibel?

  Kompatibel mit den meisten trapezförmigen Metalldächern, einschließlich T18, T20, T35, T40, Typ 470, Typ 820 und ähnlichen Wellprofilen.
•
  F5: Kann das System angepasst werden?

  Ja. Schienenlänge, Klemmgrößen und Oberflächenfarben (eloxiertes Silber oder Schwarz) können projektspezifisch angepasst werden.
