Einseitig ballastiertes Solarmontagesystem

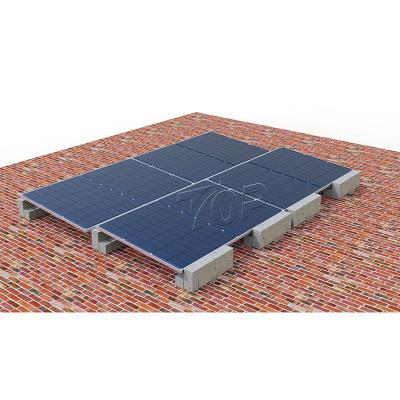

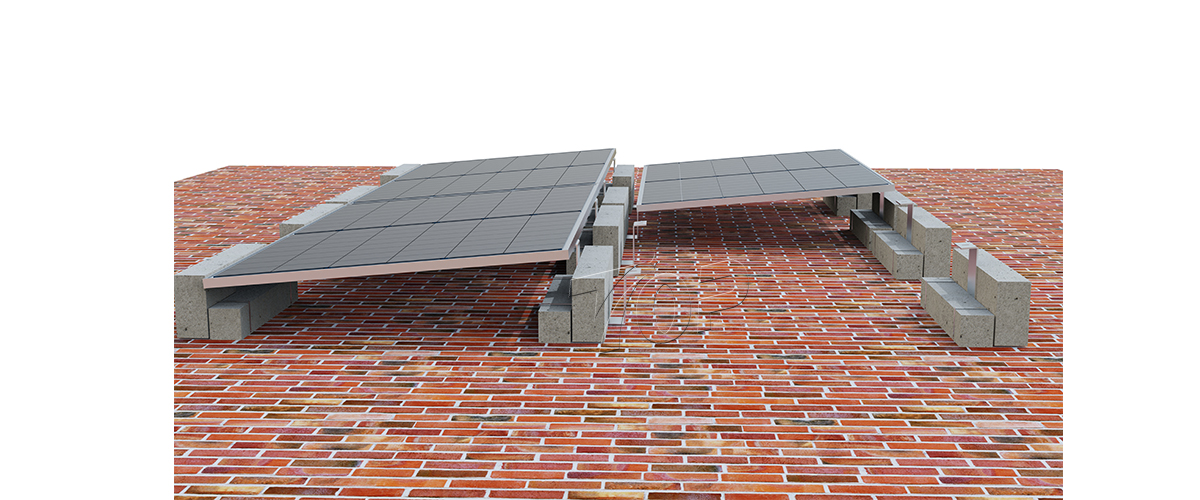

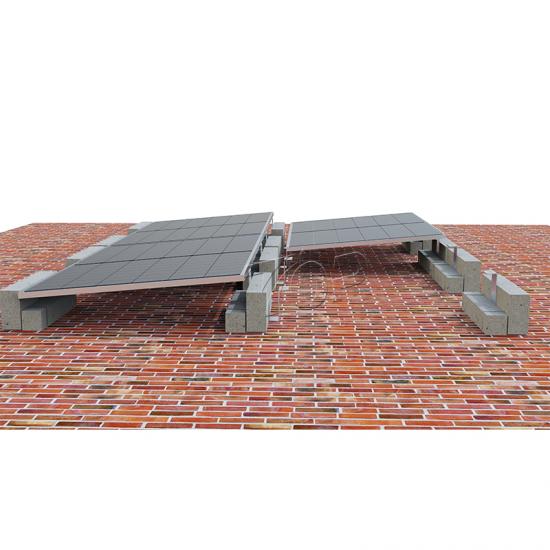

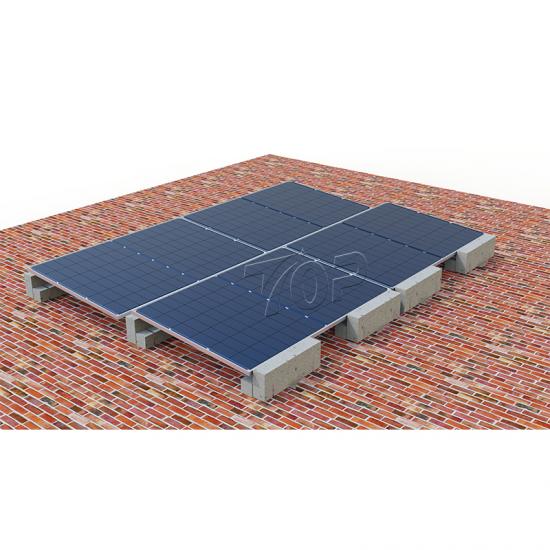

Das einseitig ballastierte Solarmontagesystem ist eine durchdringungsfreie Lösung für flache Beton- oder Ziegeldächer. Es macht Schienen überflüssig, da die PV-Module über vorgebohrte Bolzenlöcher direkt mit den Vorder- und Hinterbeinen verbunden werden. Dank seiner vereinfachten Struktur und der schnellen Installation eignet es sich ideal für Solarprojekte auf gewerblichen und privaten Dächern.

Produktspezifikationen:

Optionale Anpassung:

Optimierung des Neigungswinkels je nach Projektstandort (Sonnenverlaufsanalyse)

Eloxierte Aluminiumbeschichtung oder korrosionsbeständige ZAM-Beschichtung

Vormontierte Beinkomponenten zur Reduzierung des Arbeitsaufwands vor Ort

Integriertes Erdungszubehör

Produkteigenschaften:

Nicht-penetrierendes Design
Verwendet Betonballastblöcke, um das System zu sichern, ohne die Dachabdichtungsschicht zu beschädigen – ideal für Dächer, bei denen eine Durchdringung nicht zulässig ist.

Schienenfreie Struktur
Die PV-Module werden über vorgestanzte Bolzenlöcher direkt an den Vorder- und Hinterbeinen befestigt, sodass keine Montageschienen erforderlich sind. Dies reduziert die Materialkosten und vereinfacht die Installation.

Flexible Ballastkonfiguration
Ballastblöcke können je nach standortspezifischer Windlast und Dachtragfähigkeit angeordnet werden und sorgen so für eine zuverlässige Systemstabilität.

Schnelle Installation und Kosteneffizienz
Weniger Komponenten und ein standardisiertes Design ermöglichen eine schnelle Bereitstellung und geringere Arbeitskosten – ideal für groß angelegte Installationen.

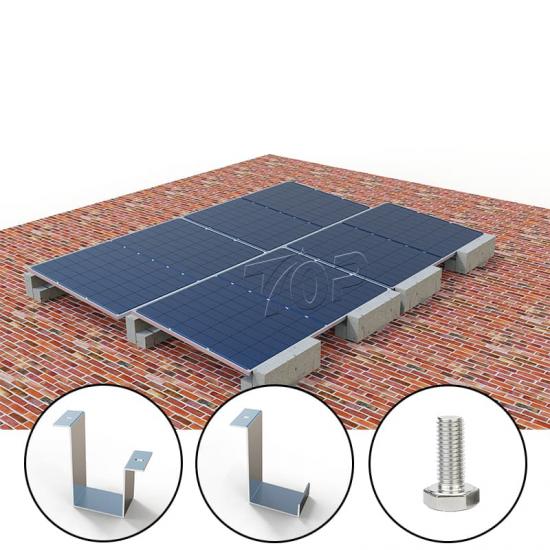

Hauptkomponenten:

Vorderbein
Vorgebohrt zur direkten Befestigung am Modulrahmen. Hergestellt aus korrosionsbeständiger Aluminiumlegierung oder ZAM-beschichtetem (Zink-Aluminium-Magnesium) Stahl.

Hinteres Bein
Bietet Neigungsunterstützung und wird direkt mit der Rückseite des Moduls verbunden. Zusammen mit dem Vorderbein bildet es eine stabile dreieckige Stützstruktur.

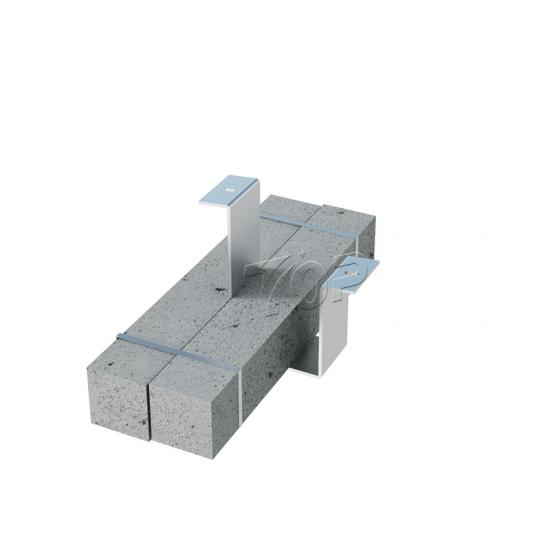

Ballastbasisplattform
Zur Befestigung des Systems mit Betonblöcken ohne Dachdurchdringung. Entwickelt für einfache Installation und lange Haltbarkeit.

Anwendungsszenarien:

Flachdächer (Beton, Ziegel usw.)

Denkmalgeschützte Gebäude oder Standorte mit Bohrverbot

Temporäre oder versetzbare PV-Systeme

Industrielle und kommerzielle dezentrale Solarprojekte

Häufig gestellte Fragen:

•
  F1: Kann dieses System auf allen Dachtypen verwendet werden?

  A: Dieses System ist speziell für Flachdächer , wie Beton- oder Ziegeloberflächen. Es ist nicht für Schräg- oder Metalldächer geeignet. Es bietet eine nicht durchdringend Lösung, die die Dachabdichtung erhält.
•
  F2: Warum wird zur Montage der Module keine Schiene verwendet?

  A: Um die Struktur zu vereinfachen, die Materialkosten zu senken und die Installation zu beschleunigen, verwendet dieses System Direktanbau Die PV-Module werden direkt an den Vorder- und Hinterbeinen verschraubt — keine Schiene erforderlich .
•
  F3: Wie wird die Systemstabilität gewährleistet?

  A: Die Stabilität wird durch die Platzierung gewährleistet Betonschotterblöcke an der Basis. Die Anzahl und Anordnung der Blöcke wird durch standortspezifische Windlastberechnungen bestimmt.
•
  F4: Kann der Neigungswinkel des Moduls angepasst werden?

  A: Ja, der Neigungswinkel kann je nach lokaler Sonneneinstrahlung, Energieertragsoptimierung und Standortbedingungen zwischen 5° und 15° individuell angepasst werden.
•
  F5: Ist zusätzlicher Windschutz erforderlich?

  A: Normalerweise ist Betonschotter allein ausreichend. Für Starkwindzonen (>40 m/s) , optional sind Windabweiser oder Verstärkungszubehör erhältlich.
•
  F6: Ist es einfach, das System abzubauen oder zu verlegen?

  A: Ja. Das schienenfreie und nicht durchdringende Design macht es leicht zu demontieren und zu verlegen , ideal für temporäre Installationen oder zukünftige Dachwartungen.
